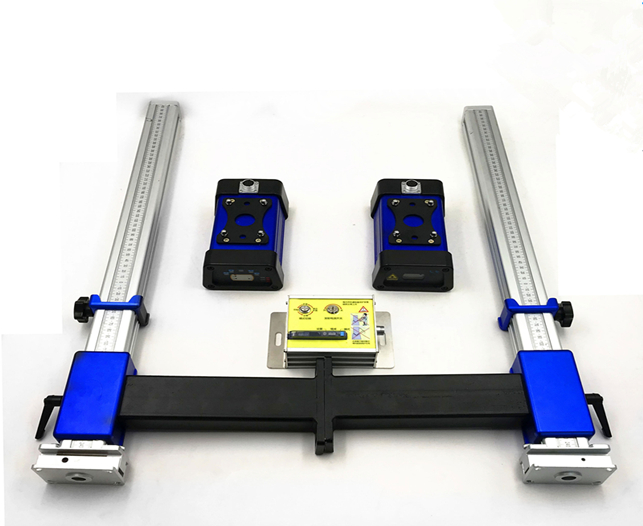

折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成，在选用光幕时可选用一般安装和编程模式安装，一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动折弯机，输入信号更多,另外可以编辑每个信号的逻辑信息。

有效防止折弯机工作时压伤工作人员的手指，手臂，能够对工作人员进行全面有效的保护。

HE折弯机激光保护装置可以用于平板折弯，折盒，Z型折弯等多种形式的工件。将所有功能集中到操作面板上,更有利于使用者切换各种模式。内置 电源稳定模块，反接保护模块、过载保护模块，适用于各种折弯机。所用光源采用可见光，并采用了发射器自动对光技术、即使折弯机强烈的振动光都可以自动找正，对光更加便利。 光幕采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根据光的衰减度自动增量，产品设计10万小时。

折弯机保护装置组装说明

折弯机保护装置调试及注意事项

1.三点面板指示灯

① E1、E2、E3为L1、L2、L3接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

②正常模式，通光状态、遮光状态，正常通光时遮光状态指示灯亮，L1、L2、L3三个接收点任意一个或全部被遮挡时遮光状态指示灯亮。

③屏蔽模式，当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。

④工进模式，工进模式为折弯机保护装置转换信号S1，可由控制器提供或采用折弯机慢下信号。

⑤折盒模式，钥匙开关打到折盒模式时折弯机保护装置自动屏蔽L1接收点，可用于盒状工件的折弯。

①E1、E2、E3为接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

②正常模式，通光状态、遮光状态，正常通光时遮光状态指示灯亮，接收点被遮挡时遮光状态指示灯亮。

③屏蔽模式，当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。

④慢下模式，慢下模式为折弯机保护装置转换信号S1，此时折弯机保护装置进入信号持续输出状态。

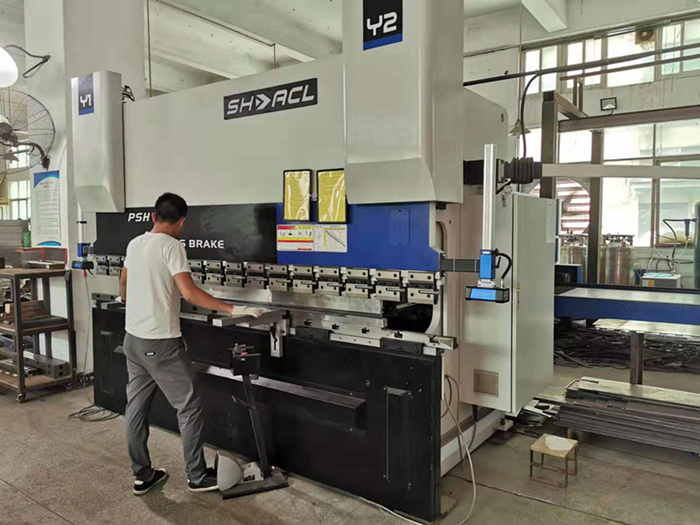

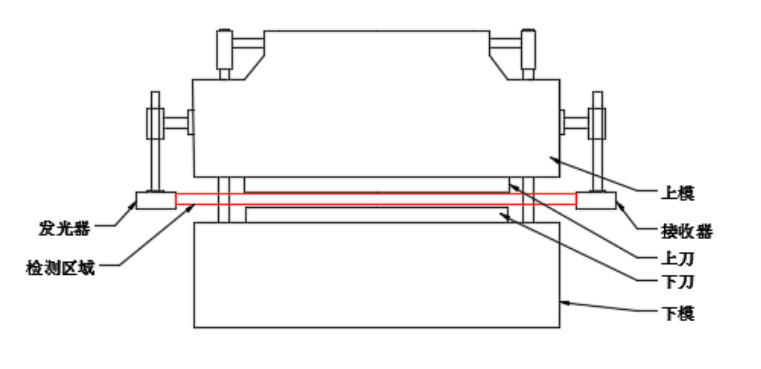

1.折弯机保护装置HE一般安装在折弯机上模，跟随折弯机上模一起上下运动。

在安装时需注意安装位置和安装孔的尺寸，折弯机保护装置安装在折弯机上模的左侧，接收器安装在右侧。安装在合适位置，在上模中间位置打孔（固定螺丝为M8X20），安装位置与上刀夹具的垂直方向留有一定的的空间，在折弯机换刀时，将保护装置提升到上端，折弯机上刀可从上模一侧取出。

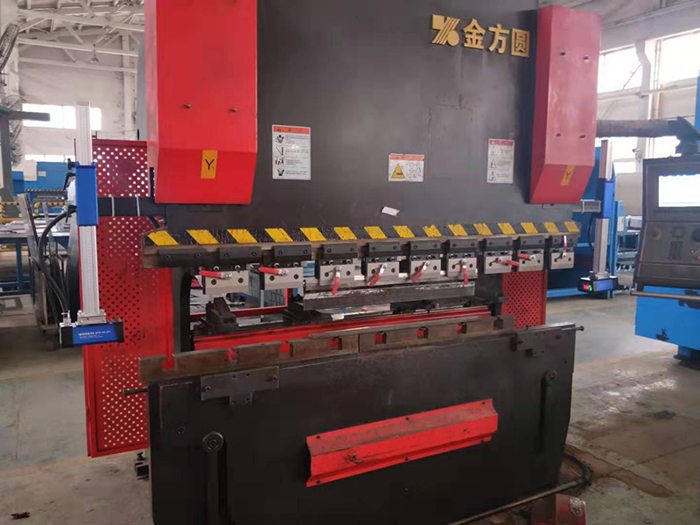

2.折弯机保护装置HE一般安装在折弯机下模。

在安装时需注意安装位置和安装孔的尺寸，折弯机保护装置安装在折弯机上模的左侧，接收器安装在右侧。安装在合适位置，在下模中间位置打孔（固定螺丝为M8X20），安装位置与下刀夹具的垂直方向留有一定的的空间，在折弯机换刀时，将保护装置提升到上端，折弯机下刀可从上模一侧取。

3.安全距离

安全距离是指为了保证安全，保护装置与危险点之间允许的距离。折弯机专用保护装置的安全距离是指上模模尖到下 检测激光束下基准线的距离（S）。 为确保操作者的人身安全，保护装置的安装位置必须符合安全 距离的规定要求。否则仍存在发生事故的可能。

4.为避免发生危险，接线前，必须关掉电源，严格按照接线图接线.接线要委托专业公司或由专业技

术人员进行操作。电源装置要满足以下项目：

1)经使用地区认定的电源装置。

2)符合EMC指令、低电压指令的电源装置（需要符合CE 时）。

3)符合低电压指令输出为100VA以下的电源装置。

4)输出保持时间为20ms以上的电源装置。

5)发生电涌时，要采取在发生源连接电涌吸收器的对策。
